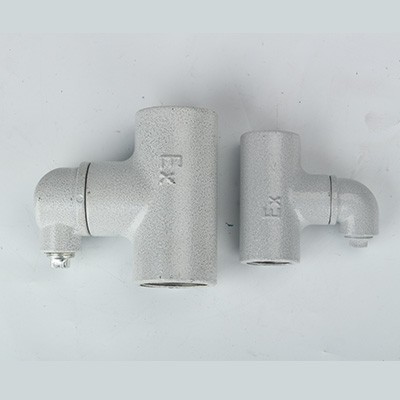

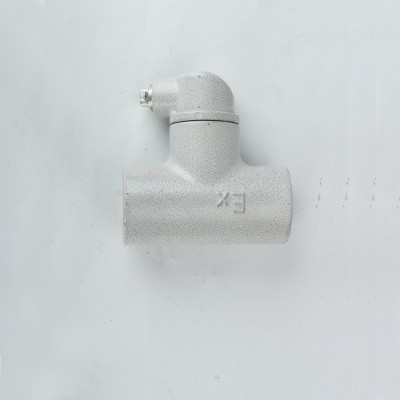

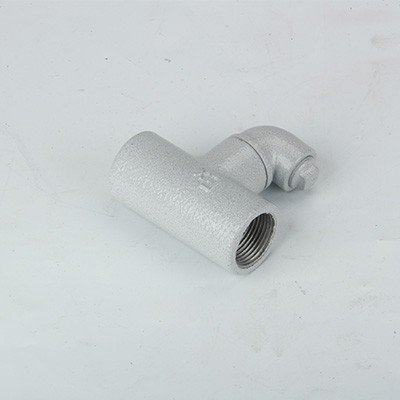

产品型号：BAG
产品名称：防爆隔离密封盒
防爆标志：ExdIICGb ExtD A21 IP65
防护等级：IP65
产品特点 ：
1、铸铝合金外壳，表面喷塑；
2、需要变径或公制螺纹，NPT螺纹可特制。
适用范围：
1、适用于石油开采、冶炼、化工、医疗等企业的危险环境场所；
2、适用于爆炸性气体环境的1区，2区场所；
3、适用于IIA IIB IIC级，温度组别为T1-T6的爆炸性气体环境；
4、适用于含有腐蚀性气体的场所；
5、适用于钢管布线管路隔离密封之用。
型号 | 螺纹 规格 | 外形尺寸 | 适用电缆 (mm_ | |||
A | B | C | D | |||
BAGH | G1/2〞 | 100 | 75 | 25 | 28 | ￠6-￠10 |
BAG-H | G3/4〞 | 100 | 80 | 20 | 34 | ￠9-￠14 |
BAG-H | G1〞 | 110 | 90 | 21 | 40 | ￠11-￠18 |
BAG-H | G11/4〞 | 115 | 100 | 23 | 49 | ￠14-￠25 |
BAG-H | G11/2〞 | 119 | 110 | 25 | 55 | ￠17-￠28 |
HBAG-H | G2〞 | 138 | 120 | 29 | 67 | ￠25-￠38 |
BAGH | G21/2〞 | 196 | 175 | 30 | 90 | ￠32-￠45 |
BAG-H | G3〞 | 210 | 190 | 35 | 104 | ￠35-￠55 |
BAG-H | G4〞 | 260 | 231 | 40 | 130 | ￠52-￠85 |
