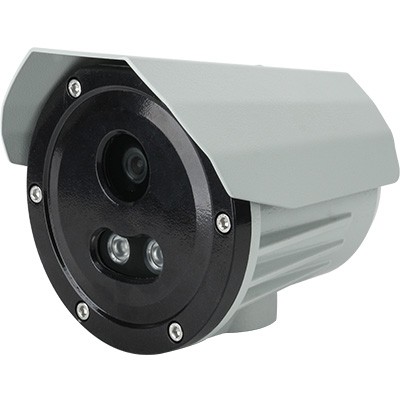

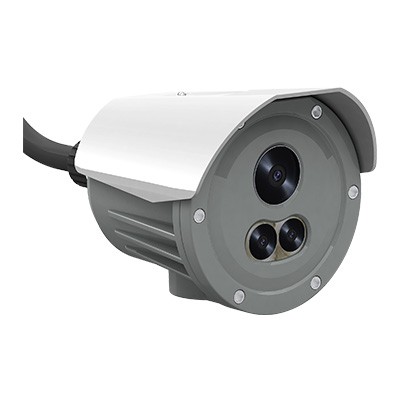

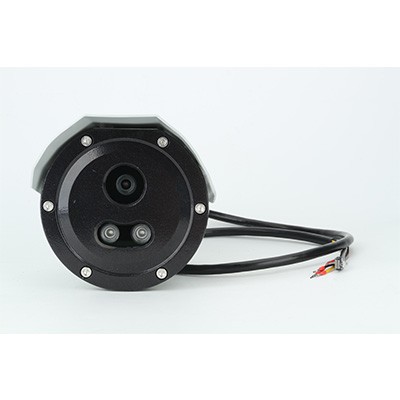

AQX-2XE20系列防爆摄像仪(铝合金)（Exdb IIC 、Extb  IIIC）

产品名称：防爆摄像仪

产品型号：AQX-2XE20

产品介绍

防爆摄像仪防护等级达到IP68级，可应用于具有可燃性气体、蒸汽与空气形成的爆炸性混合物场所，及可燃性粉尘与空气混合形成的爆炸危险场所，如：油气田、油气站、化工厂、制药厂、港口、航空、军工、矿山、食品加工等。

防爆摄像仪在下列条件下能可靠地工作：

● 海拔高度不超过2000m；

● 运行环境温度：-20～+40℃

● 周围空气相对湿度不大于95%(+25℃）；

● 爆炸性气体环境中1区、2区可燃性气体或蒸汽与空气形成的爆炸性混合物的场

  所及可燃性粉尘与空气混合形成的21区、22区爆炸危险场所；

● 在无显著摇动和冲击振动的地方；

● 在无破坏绝缘的气体或蒸气的环境中；

● 在无滴水或液体浸入的地方；

设计标准

防爆摄像仪符合以下标准设计制造：

- GB3836.1-2021《爆炸性环境 第1部分：设备 通用要求》

- GB3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》

- GB/T3836.31-2021《爆炸性环境 第31部分:由防粉尘点燃外壳“t”保护的设备》

产品安装

在安装前请确认包装箱内的设备完好，所有的部件齐全。

安装前准备

安装基本要求

● 所有的电气工作都必须遵守使用地最新的电气法规、防火法规及有关的法规。

● 根据装箱清单查验所有随机附件是否齐全，确定该防爆摄像仪应用场所和安装方式是否与所要求的相吻合，若不吻合，请联系供应商。

● 请按工作环境要求使用本产品；产品的防爆标志请参见“附页 防爆合格证”。

检查安装环境

● 确认安装空间：安装地点有容纳本产品及安装结构件的足够空间。

● 确认安装地点构造强度：确保安装防爆摄像仪的天花板、墙壁、地面等的承受力能支撑防爆摄像仪及其安装结构件重量的4倍。

线缆的准备

根据现场使用传输距离来选择电缆线及网线等。

工具的准备

准备安装可能需要的工具，包括符合规格的膨胀螺丝、电锤、电钻、扳手、螺丝刀、电笔等

SD卡说明

防爆网络摄像仪有带SD卡机型和不带SD卡机型，请根据需求进行选择。

带SD卡的防爆网络摄像仪可插入SD卡进行本地存储，SD卡需要下单购买时备注由厂家安装。

防爆摄像仪的安装方式

根据产品使用环境选择防爆摄像仪及支架进行安装：

● 壁装式：

   防爆摄像仪配合支架，可实现墙面式安装，具体操作如下：

   用螺丝刀拆卸支架的万向节固定架，使万向节固定架和万向节底座分开（如下图所示）。

   使用螺丝将支架主体固定到安装墙面上（如下图所示）。

   调节支架主体上的万向节底座，可实现-45度~45度的水平方向调节（如下图所示）。

     将万向节固定架与摄像仪底座孔位对齐，用螺丝固定（如下图所示）。

    将摄像仪和万向固定架组和后的整体，用螺丝固定到万向节底座上，拧紧万向节底座的螺丝进行固定（如下图所示）。

● 吸顶式：

   选好摄像仪吸顶安装位置，将用螺丝将摄像仪固定在天花板上

防爆挠性管安装

为保证产品的防爆效果，防爆摄像仪至防爆接线盒的电缆必须进行保护；防爆挠性管可对电缆装置起到保护作用。

 ● 拧出摄像仪电缆引入装置尾螺，将摄像仪电缆线穿过挠性管，并用扳手拧紧防爆挠性管。

规格参数

功率：15W

防爆标志：Ex d ⅡC T6 Gb/Ex tD A2 1 IP68 T6

额定电压：AC 100V~AC250V 50/60Hz

产品尺寸：219mm*168mm

重量：3.2kg

安装方式：支架壁式

技术指标：可支持200万/400万/500万/800万/1200万等，清COMS芯 可选，持码流0. 1M~8Mpbs可调；支 持帧率1~30帧/秒可调,50红外灯动开启2.8mm/4mm/6mm/8mm/12mm/25mm/变倍等镜头可选, 网络输出，  铝合金铸造+表面喷塑处理,防护等级IP68，内置散热装置，AC100V-240V/POE等电源可选；支持ONVIF协议，支持无缝联接海康/大华等各类NVR
