型号：BHC
品牌：安企兴电气

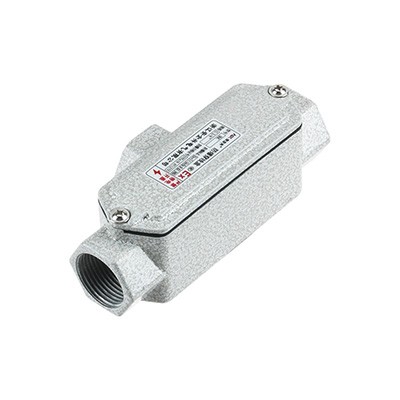

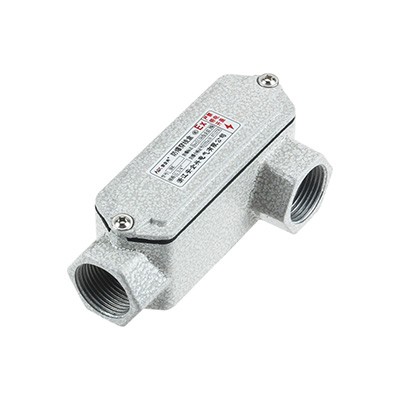

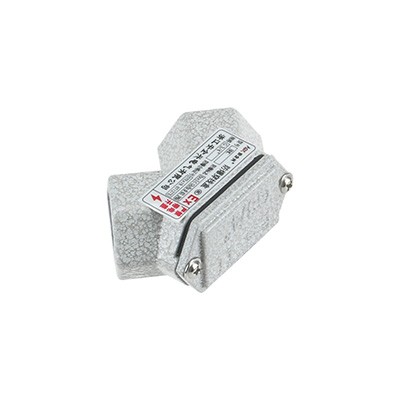

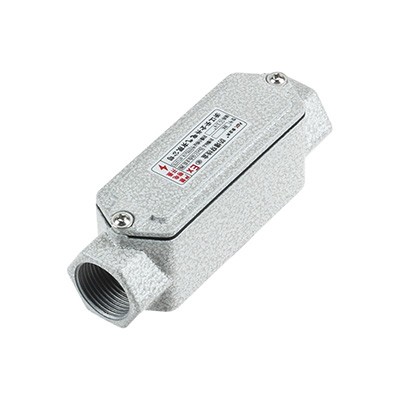

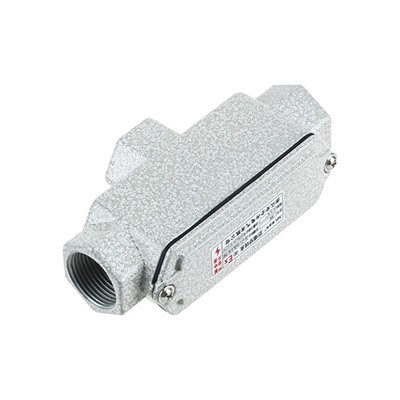

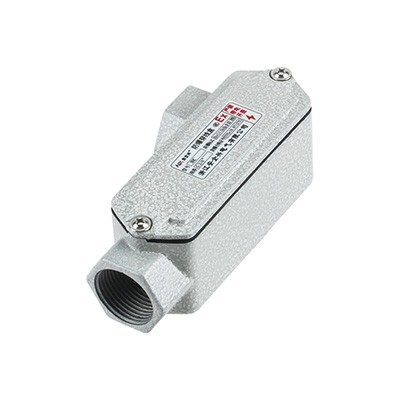

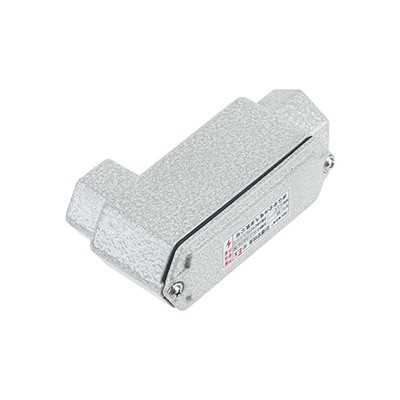

名称：防爆穿线盒 （Exe）
产品规格：G1/2、G3/4、G1、G1 1/4、G1 1/2 、G2、G3、G4
产品结构形式:直通、三通、四通、左弯通、右弯通、后盖三通、后盖弯通、元宝弯通
产品介绍:
本产品广泛适用于电力、石油、化工、制药等工厂中具有爆炸性混合物的危险场所在钢管接线时作电线管路连接之用。
产品特点：
1. 外壳采用铸铝合金，表面高温静电喷塑处理，可按客户要求定制为铸钢材质、不锈钢材质；螺纹形状可根据要求定制为公制M螺纹、德制PG螺纹、美制NPT螺纹等；
2. 结构形式多样、便于安装；
3. 防爆标志: ExeⅡC G b/ Ex tDA21IP65；
4. 防护等级: IP65；
5. 符合GB3836.1 、GB3836.2、GB12476.1、GB12476.5等标准要求；
6. 适用范围：用于 1 区和 2 区 危险场所;IIA、IIB、IIC类爆炸性气体环境；适用于可燃性粉尘场所。
技术参数：
产品 名称 | 进线口螺纹（AG） | 长（L） | 宽（W） | 高（H） |
防爆穿线盒A型 | G1/2" | 110 | 34 | 57 |
G3/4" | 130 | 38 | 64 | |
G1" | 144 | 46 | 73 | |
G1 1/4" | 166 | 58 | 87 | |
G1 1/2" | 180 | 62 | 96 | |
G2" | 193 | 72 | 104 | |
G2 1/2" | 230 | 88 | 125 | |
G3" | 224 | 105 | 150 | |
防爆穿线盒B型 | G1/2" | 110 | 46 | 42 |
G3/4" | 129 | 51 | 50 | |
G1" | 143 | 62 | 55 | |
G1 1/4" | 167 | 75 | 68 | |
G1 1/2" | 180 | 81 | 71 | |
G2" | 192 | 96 | 85 | |
G2 1/2" | 230 | 116 | 101 | |
G3" | 224 | 128 | 122 | |
防爆穿线盒C型 | G1/2" | 110 | 46 | 42 |
G3/4" | 129 | 51 | 50 | |
G1" | 143 | 62 | 55 | |
G1 1/4" | 167 | 75 | 68 | |
G1 1/2" | 180 | 81 | 71 | |
G2" | 192 | 96 | 85 | |
G2 1/2" | 230 | 116 | 101 | |
G3" | 224 | 128 | 122 | |
防爆穿线盒D型 | G1/2" | 120 | 34 | 60 |
G3/4" | 143 | 38 | 61 | |
G1" | 160 | 46 | 68 | |
G1 1/4" | 188 | 58 | 89 | |
G1 1/2" | 198 | 62 | 90 | |
G2" | 214 | 74 | 103 | |
G2 1/2" | 250 | 88 | 130 | |
G3" | 250 | 105 | 150 | |
防爆穿线盒E型 | G1/2" | 120 | 34 | 60 |
G3/4" | 143 | 38 | 61 | |
G1" | 160 | 46 | 68 | |
G1 1/4" | 188 | 58 | 89 | |
G1 1/2" | 198 | 62 | 90 | |
G2" | 214 | 74 | 103 | |
G2 1/2" | 250 | 88 | 130 | |
G3" | 250 | 105 | 150 | |
防爆穿线盒F型 | G1/2" | 120 | 60 | 43 |
G3/4" | 143 | 65 | 50 | |
G1" | 160 | 79 | 57 | |
G1 1/4" | 189 | 93 | 68 | |
G1 1/2" | 198 | 100 | 70 | |
G2" | 215 | 115 | 85 | |
G2 1/2" | 250 | 140 | 101 | |
G3" | 250 | 150 | 122 | |
防爆穿线盒G型 | G1/2" | 86 | 50 | 32 |
G3/4" | 94 | 55 | 37 | |
G1" | 104 | 62 | 43 | |
G1 1/4" | 110 | 78 | 52 | |
G1 1/2" | 130 | 95 | 58 | |
G2" | 168 | 112 | 72 | |
G2 1/2" | 185 | 134 | 93 | |
G3" | 215 | 152 | 105 | |
防爆穿线盒H型 | G1/2" | 121 | 34 | 42 |
G3/4" | 141 | 37 | 50 | |
G1" | 159 | 45 | 55 | |
G1 1/4" | 189 | 57 | 68 | |
G1 1/2" | 198 | 61 | 71 | |
G2" | 217 | 74 | 85 | |
G2 1/2" | 250 | 90 | 101 | |
G3" | 250 | 105 | 124 |

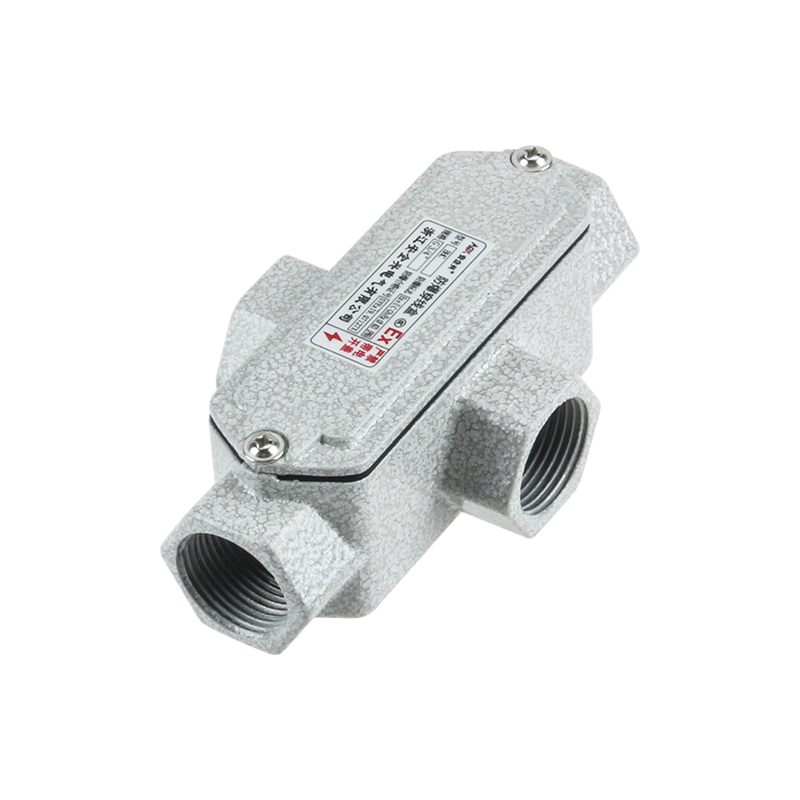

BHC-C
型号含义：防爆穿线盒四通
详细技术参数
产品名称 | 进线口螺纹（AG） | 长（L） | 宽（W） | 高（H） |
防爆穿线盒C型 | G1/2" | 110 | 46 | 42 |
G3/4" | 129 | 51 | 50 | |
G1" | 143 | 62 | 55 | |
G1 1/4" | 167 | 75 | 68 | |
G1 1/2" | 180 | 81 | 71 | |
G2" | 192 | 96 | 85 | |
G2 1/2" | 230 | 116 | 101 | |
G3" | 224 | 128 | 122 |
注意事项：
1 定货时须按照型号含义定货，例如：需要C型，G1/2的穿线盒，则产品型号为：BHC-C/G1/2；
2 应注明防爆标志，防护等级，防腐等级等技术要求。
3 有特殊要求，请另行注明。
4 产品实行一年保修，一年内产品在正常使用情况下出现任何故障由本公司免费维修。
