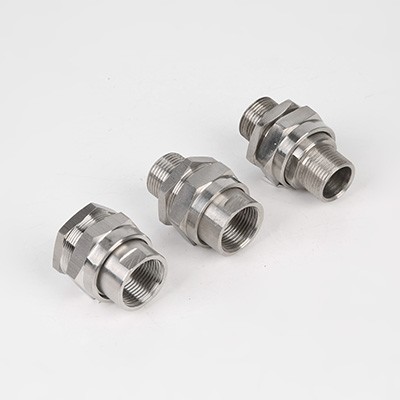

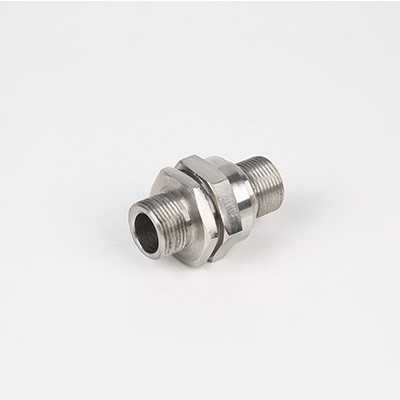

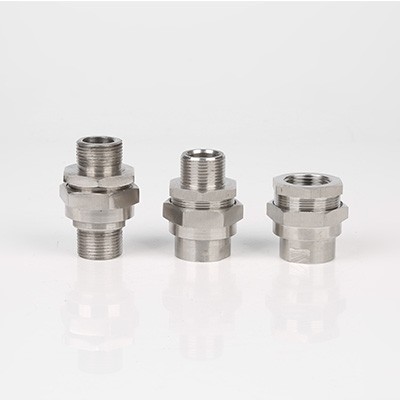

BHJ系列双内 防爆活接头(ExdIIC、ExbIIC)

防爆活接头双内不锈钢材质

产品详情

400 400防爆活接头1.jpg

型号:BHJ

名称:防爆活接头

防爆标志:Ex d IIC GbEx e IIC GbEx tD A21 IP66

执行标准:GB3836.1  GB3836.2  GB3836.3   GB12476.1   GB12476.5

产品特点:

1、采用优质碳素钢或不锈钢制成

2、螺纹规格可根据用户要求特制,如NPT螺纹,英制以及公制等各种非标螺纹。

3、本产品均严格按照《爆炸性气体环境使用电气设备》标准及其他相关标准的要求,可在易燃易爆危险场所安全可靠工作。

产品适用范围:适用于爆炸性气体环境1区,2区;

适用于IIA IIB IIC级爆炸性气体环境;

适用于石油采炼、储存、化工、医药、军事设施等爆炸性等危险环境;

多规格、多型式可供选择 品质保证

本产品严格按照ISO9001国家质量管理体系标准进行质量控制,确保产品质量高于国家标准,完全达到设计要求

注:1正标产品的两端螺纹型式为管螺纹,且为同一规格;

    2可根据用户要求定制公制螺纹、NPT螺纹及其它螺纹型式;

例:1若需订购防爆活接头,材质为碳素钢、螺纹规格为G3/4,结构型式为两端内螺纹,则订货型号为;BHJ-G3/4A;

    2若需订购防爆活接头,材质为不锈钢,结构形式为一端内螺纹一端外螺纹,内螺纹规格为:G3/4,外螺纹规格为M25X1.5,则订货型号为:BHJ-II-B(G3/4内M25X1.5外)。

图样及技术参数

公称管径

进线口螺纹

尺寸(mm)

防护等级

防爆标志

防腐等级

电缆外径(mm)

D

L

15

G1/2〞

43

62

IP66

ExdIICExeIICExtD

 WF1 WF2

7-¢9

20

G3/4〞

50

62

8-¢15

25

G1〞

58

70

10-¢18

32

G11/4〞

70

75

13-¢23

40

G11/2〞

74

75

17-¢26

50

G2〞

85

90

25-¢35

70

G21/2〞

100

110

29-¢38

80

G3〞

118

120

33-¢51




型号:BHJ-A

型号含义:防爆活接头螺纹两内

防爆标志:Ex d IIC Gb、Ex e IIC Gb、Ex tD A21 IP66

执行标准:GB3836.1  GB3836.2  GB3836.3   GB12476.1   GB12476.5

产品特点:

1、采用优质碳素钢或不锈钢制成

2、螺纹规格可根据用户要求特制,如NPT螺纹,英制以及公制等各种非标螺纹。

3、本产品均严格按照《爆炸性气体环境使用电气设备》标准及其他相关标准的要求,可在易燃易爆危险场所安全可靠工作。

产品适用范围:适用于爆炸性气体环境1区,2区;

适用于IIA IIB IIC级爆炸性气体环境;

适用于石油采炼、储存、化工、医药、军事设施等爆炸性等危险环境;

多规格、多型式可供选择 品质保证

本产品严格按照ISO9001国家质量管理体系标准进行质量控制,确保产品质量高于国家标准,完全达到设计要求

注:1正标产品的两端螺纹型式为管螺纹,且为同一规格;

    2可根据用户要求定制公制螺纹、NPT螺纹及其它螺纹型式;

例:1若需订购防爆活接头,材质为碳素钢、螺纹规格为G3/4”,结构型式为两端内螺纹,则订货型号为;BHJ-G3/4A;

    2若需订购防爆活接头,材质为不锈钢,结构形式为一端内螺纹一端外螺纹,内螺纹规格为:G3/4”,外螺纹规格为M25X1.5,则订货型号为:BHJ-II-B(G3/4内M25X1.5外)。

图样及技术参数

公称管径

进线口螺纹

尺寸(mm)

防护等级

防爆标志

防腐等级

电缆外径(mm)

D

L

15

G1/2〞

43

62

IP66

ExdIICExeIICExtD

WF1WF2

7-¢9

20

G3/4〞

50

62

8-¢15

25

G1〞

58

70

10-¢18

32

G11/4〞

70

75

13-¢23

40

G11/2〞

74

75

17-¢26

50

G2〞

85

90

25-¢35

70

G21/2〞

100

110

29-¢38

80

G3〞

118

120

33-¢51
